說明：

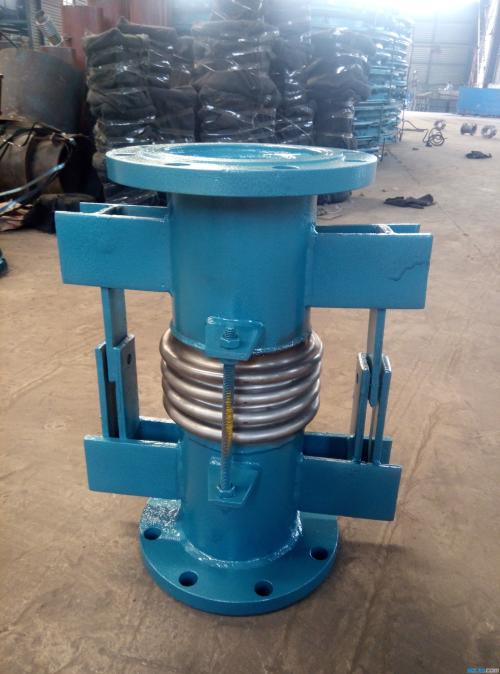

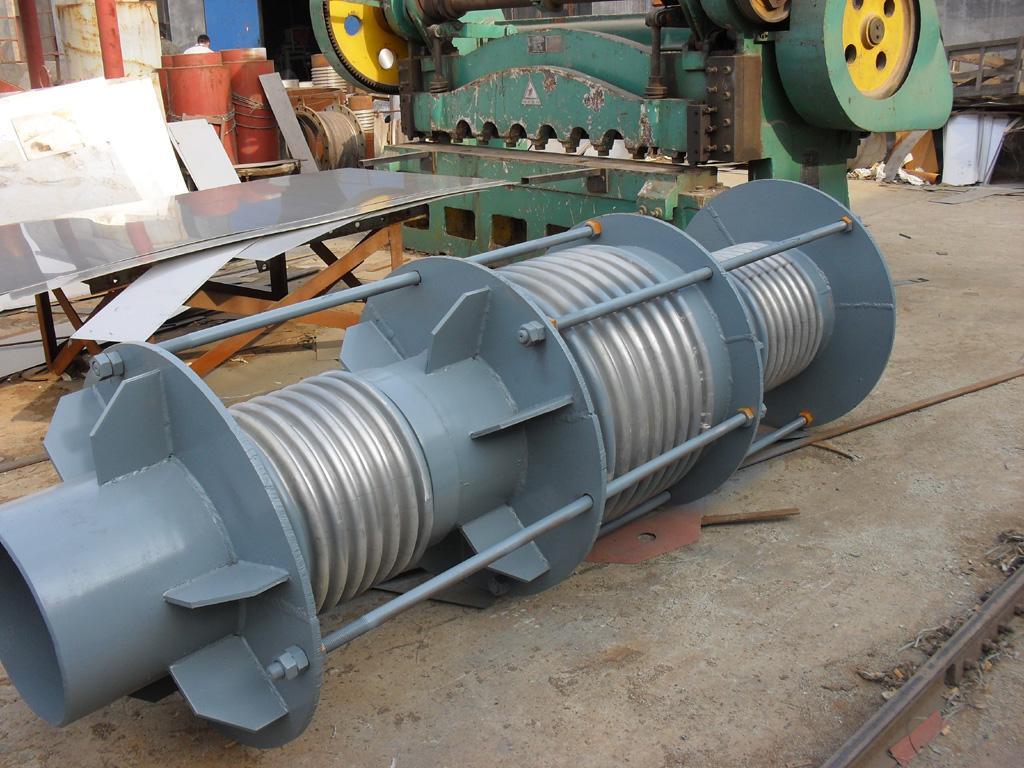

內外壓力平衡式波紋補償器又叫內外壓力平衡式管道伸縮節，金屬波紋伸縮節。

內外壓力平衡式波紋補償器具有吸收內壓推力的能力，具有良好的導向性、產品剛度小、外形尺寸小鞥特點。

內外壓力平衡式波紋補償器連接方式：①法蘭連接式②接管連接式。

內外壓力平衡式波紋補償器軸向補償量：根據用戶要求。

3、內外壓力平衡式波紋補償器（金屬波紋伸縮節）結構特點

管道伸縮節由內壓伸縮節和外壓伸縮節連接而成。

4內外壓力平衡式波紋補償器（金屬波紋伸縮節）補償特點

該管道伸縮節補償量大，無內壓推力，彈性反力較小等特點。

5、內外壓力平衡式波紋補償器（金屬波紋伸縮節）安裝使用注意事項：

（1）安裝時疏水口向下。

（2）現場安裝完后，必須拆除拉桿。

（3）安裝時介質流向與管道伸縮節的流向標志一致。

6、內外壓力平衡式波紋補償器（金屬波紋伸縮節）對支座作用力的計算：

軸向彈性力：Fx=Kx*(f*x)

Kx-軸向剛度N/mm

X-軸向實際變形量mm

f-計算系數，當預變形(包括△X=0時)f=1/2，當不進行預變形時，f=1。

7、內外壓力平衡式波紋補償器（金屬波紋伸縮節）應用舉例：

通徑為400mm的一段熱水管道長40m，介質壓力為1.6Mpa,工作溫度為100℃，安裝溫度為20℃。試選擇補償器的型號并不計算支座受力。
